硅烷偶联剂图片合集，突破黏合瓶颈的界面魔术师

想象一下：铝合金门窗涂层反复脱落，汽车复合材料在震动中分层，高性能电子元件因潮湿失效……这些看似无关的行业痛点，背后往往指向同一个核心问题——材料界面失效。如何让“水火不容”的无机物与有机物在微观世界紧密握手？硅烷偶联剂正是这场界面革命的隐形导演。本文通过20+张关键图片，带您穿透表象，直击硅烷偶联剂在粘接、涂层、复合材料中的分子级作用舞台。

一、 硅烷偶联剂：跨越材料鸿沟的分子桥梁

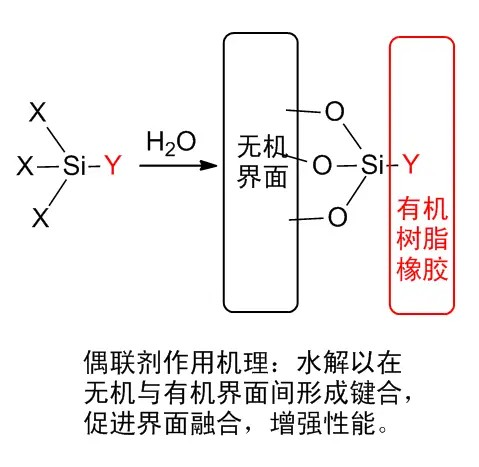

 硅烷偶联剂是一类特殊的“两头忙”有机硅化合物，其分子结构通式为 Y-R-SiX₃（请想象动画图中左侧X端勾住无机物，右侧Y端拉住有机物）。其中：

• X端（如甲氧基、乙氧基）：水解后形成活性的 Si-OH，像“锚爪”般牢牢抓住玻璃、金属、填料等无机物表面的羟基（-OH）。

• Y端（氨基、环氧基、乙烯基等）：作为功能官能团，选择性地与树脂、橡胶、聚合物等有机物发生共价键合或强力相互作用。

二、 为何需要硅烷偶联剂图片？可视化破译关键作用文字描述难以捕捉微观界面的精妙变化。高清图片与示意图的价值在于：

1. 化抽象为具象：直观展示硅烷在无机物表面形成的单分子层结构（配图：单分子层电镜/SFM图），破除“简单胶水”误解。
2. 揭示失效机制：对比未处理与处理界面的断面电镜图（SEM）（如玻璃纤维/树脂界面），处理后的纤维表面覆盖致密树脂层，而未处理的界面存在明显缝隙。
3. 指导工艺优化：通过示意图演示浓度、pH值、水解时间对硅烷溶液状态及成膜质量的影响（配图：不同条件处理的接触角测试/成膜效果对比图）。

三、 关键应用领域高清图解

• 金属防腐涂装（配图：盐雾试验对比图）未使用偶联剂的涂层：72小时盐雾后出现密集鼓泡、锈蚀（图中红圈标出）。 添加氨基硅烷：2000小时后划痕边缘无蔓延腐蚀，涂层附着力提升3倍以上（图中附着力测试数据标注）。机理图同步显示：硅烷层隔绝水氧渗透，形成化学键合防腐屏障。

• 玻璃纤维增强塑料（GFRP）（配图：复合材料微观界面SEM/力学性能柱状图）原始玻纤：树脂基体与纤维之间清晰可见光滑的界面分离带（箭头指示）。 经乙烯基硅烷处理：树脂与纤维形成“模糊”交联界面，层间剪切强度提高40%-60%。动态图可展示外力作用下应力通过硅烷层有效传递，避免界面脱粘。

• 电子封装与粘接（配图：芯片粘接可靠性测试/防水等级图）在IC芯片封装中，环氧模塑料（EMC）与引线框架的粘接依赖含环氧基硅烷。高清截面图显示硅烷层填补微观凹凸，形成均一无缝界面。对比数据：湿热环境（85°C/85%RH）下，含硅烷体系的剥离力衰减率降低70%。

• 无机填料改性（如白炭黑补强橡胶）（配图：填料分散性TEM图/橡胶力学曲线）未改性填料：TEM图中白炭黑粒子严重团聚（标注团聚尺寸）。 经巯基硅烷处理：粒子均匀分散于橡胶基质中。性能图显示：改性后橡胶抗撕裂强度提升50%，耐磨性显著增强。

四、 核心工艺流程图解（配图：三步法工艺动态示意图）成功的应用离不开科学工艺：

1. 水解：SiX₃ + 3H₂O → Si(OH)₃ + 3HX (配动态键断裂与OH形成动画)
2. 缩合：Si(OH)₃ + 无机物表面-OH → Si-O-Surface (配硅醇与基材羟基脱水键合动画)
3. 共价结合：Y端官能团（如环氧基开环）与树脂反应 (配Y端与高分子链反应动画)关键警示图：过度水解导致硅烷自聚成颗粒（图中展示絮凝物），失去偶联能力！

五、 选型密码：官能团Y的选择图谱（配表+分子模型图）

（图片建议：每种硅烷分子模型旁标注适用的聚合物结构简图）

掌握硅烷偶联剂的精髓，不仅是读懂化学式，更是“看见”界面发生的分子对话。这些高清图解如同解码器，将抽象理论转化为可设计、可优化、可解决问题的工程语言——在肉眼看不见的战场上，图片是指引胜利的路标。
